Anzeige- und Bedieneinheiten sauber ins Gerätegehäuse integrieren: 4 praxiserprobte Methoden
Viele HMI-Projekte starten mit der Front: Design, Ausschnitt, Oberflächenwirkung. Das ist wichtig – aber die entscheidenden Fragen kommen meist erst hinter der Sichtfläche: Wie sitzt die Anzeige- und Bedieneinheit stabil im Gehäuse? Wie bleibt alles dicht, servicefreundlich und in der Serie zuverlässig?
Aus unserer Praxis bei MICHEL ITC haben sich vier Integrationsmethoden besonders bewährt. Welche passt, hängt vor allem von Baugrösse, Designvorgaben, Toleranzen, Dichtkonzept und Montageablauf ab.

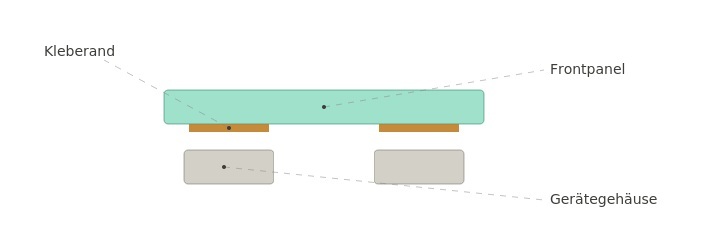

1) Kleben mit umlaufendem Kleberand
Ideal, wenn die Front flach und „wie aus einem Guss" wirken soll.
Typische Vorteile
- sehr sauberes, elegantes Erscheinungsbild
- gleichmässige Kraftverteilung, keine sichtbaren Schrauben
- gut kombinierbar mit Dicht- und Schutzanforderungen (je nach Aufbau)
Worauf man achten sollte
- Prozesssicherheit (Dosierung, Aushärtung, Vorbehandlung)
- Servicefall: Austausch/Repair muss mitgedacht werden

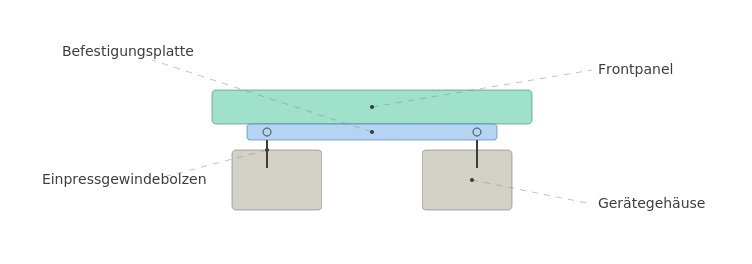

2) Befestigungsplatten mit Einpressgewindebolzen
Die robuste Lösung, wenn Stabilität und Flexibilität im Aufbau gefragt sind.
Typische Vorteile
- hohe mechanische Stabilität, auch bei grösseren Einheiten
- flexible Positionierung und einfache Anpassbarkeit
- montagefreundlich, gut für Varianten und Klein-/Mittelserien
Worauf man achten sollte
- Platzbedarf im Gerät (Einbautiefe, Schraubraum)
- Toleranzkette zwischen Front, Platte und Gehäuse

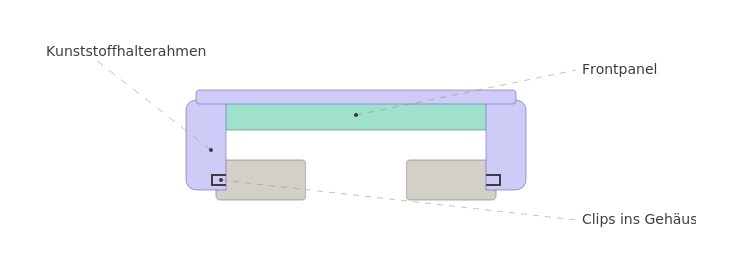

3) Kunststoffhalterahmen aus Spritzguss
Passgenau, wiederholgenau – besonders stark bei Serien und klaren Designvorgaben.
Typische Vorteile
- definierte Auflageflächen und reproduzierbare Montage
- integrierbare Funktionen (Clips, Dichtlippen, Führungselemente)
- sauberer, „aufgeräumter" Innenaufbau
Worauf man achten sollte
- Werkzeug- und Anlaufkosten rechnen sich vor allem bei höheren Stückzahlen
- frühe Abstimmung von Toleranzen und Materialverhalten lohnt sich

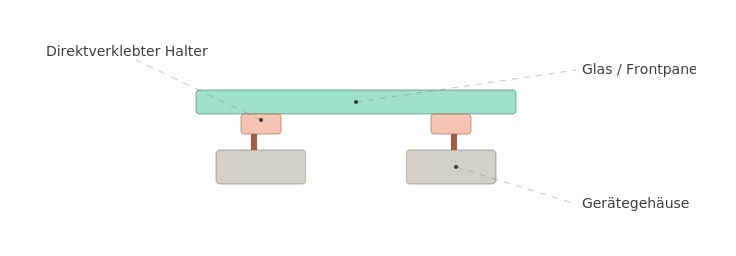

4) Direktverklebte Befestigungshalter am Glas
Schlank, effizient und materialsparend – wenn es innen kompakt bleiben soll.
Typische Vorteile
- sehr geringe Bauhöhe, weniger Teile
- effizienter Montageablauf möglich
- reduziert zusätzliche Metall-/Kunststoffkomponenten
Worauf man achten sollte
- geeignete Klebe- bzw. Bonding-Lösung und Oberflächenvorbereitung
- definierte Lastfälle (Vibration, Temperaturwechsel) berücksichtigen
Wie findet man die „richtige" Methode?
In der Praxis hilft ein kurzer Check entlang dieser Punkte:
- Designziel: bündig, rahmenlos, sichtbar verschraubt oder „unsichtbar"?
- Mechanik: Vibration, Bedienkräfte, Transportbelastung
- Dichtkonzept: Spritzwasser, Staub, Reinigungschemie, IP-Anforderung
- Montage & Service: Taktzeit, Zugänglichkeit, Austauschbarkeit
- Stückzahl & Varianten: Prototyp vs. Serie, viele Gerätekonfigurationen?
Oft ergibt sich daraus ziemlich klar, welche Integrationsart am wirtschaftlichsten und am zuverlässigsten ist – und manchmal ist auch eine Kombination sinnvoll (z. B. Kleben + zusätzliche definierte mechanische Abstützung).
